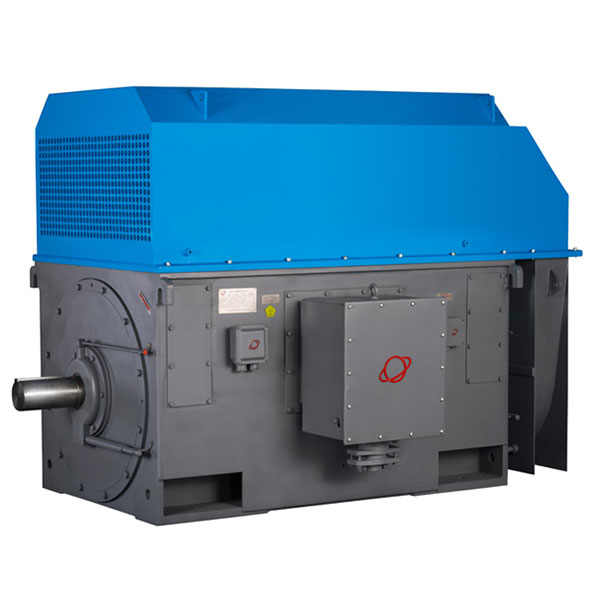

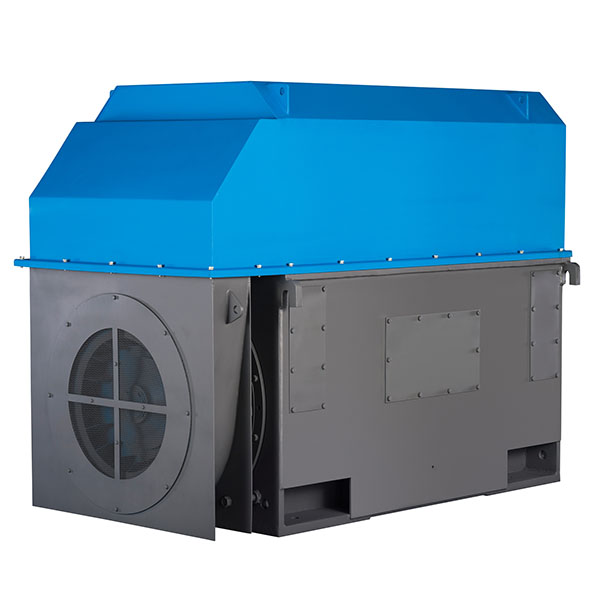

YKK系列高压电动机

YKK系列高压电动机产品说明

　　YKK355-630 6kv/YKK400-630 10KV 中型高压三相异步电动机是东莞电机公司在消化、吸收国内外设计、制造技术的基础上研制的最新产品。本系列产品在原先Y系列的基础上，做了诸多的改进、创新与提高，使产品的性能更加优化，结构更加合理、可靠，在设计过程中使用了最新的设计手段，如三维设计方法、有限元分析等等，其可靠性、合理性又上了一个新的台阶，是更具竞争力的新一代高压三相异步电动机产品，东莞电机公司已为该产品申请实用新型专利，专利证号：ZL022262180.

　　本系列电机的设计具有高起点、高要求、高可靠性的特点，机械结构采用了国内经过长时间验证的高可靠性结构，绝缘体系也采用高标准、高要求的体系，可确保电机绝缘能长期运行而不易老化，电机寿命大大提高，性能参数都超过国家相应标准的子要求。

　　YKK355-630 6KV 三相异步电动机功率等级、安装尺寸、电气性能符合国家标准JB/T10351.2-2002《YKK、YKK-W系列高压三相异步电动机技术条件{机座号355-630}》;YKK400-630 10KV三相异步电动机在功率安排上与JB/T10446-2004《Y系列10KV三相异步电动机技术条件{机座号450-630}相衔接与对应，并符合GB755-2000和相关的IEC标准。电动机采用国际上比较流行的单元组合式结构{又称箱式结构}》，机座采用钢板焊接而成，重量轻，刚性好。电动机顶部安装空-空冷却器，拆装方便，便于电动机的维护和修理。定子采用外压装结构，端部有可靠的固定及绑扎，在制造过程中经过多次匝间耐冲击电压试验及对地耐压试验，并采用先进的真空压力浸渍无溶剂漆工艺{VIP}处理，电动机采用F级绝缘结构，温升按B级考核，轴承有滚动轴承和滑动轴承两种型式，依电动机功率大小和转速而定，也可按用户的要求而定。可按订货要求提供其它电压、频率的和防护等级的电机。

　　本系列中型高压电动机具有高效节能、噪声低、振动小，运行可靠，安装维修方便等优点。YKK系列高压电动机适用于驱动各种通用电械如通风机，压缩机，水泵，破碎机，切削机床，运输机械及其它设备，在矿山、机械工业、石油化工工业、发电厂等各种工业中作原动机用，用以传动鼓风机、磨煤机、轧钢机、卷扬机的电动机应在订货时注明用途及技术要求，采用特殊的设计以保障电机可靠运行。

YKK系列高压电动机使用条件

　　• 最高环境空气温度随季节变化，但不超过40℃

　　• 海拔不超过1000m

　　• 最低环境空气温度对采用滚动轴承的电动机为-15℃，对采用滑动轴承的电动机为0℃。

　　• 最湿月月平均最高相对湿度为90%，同时该月月平均最低温度不高于25℃。

　　• 电动机运行期间额定电压的允许变化范围为±5%，额定频率的变化范围为±1%。

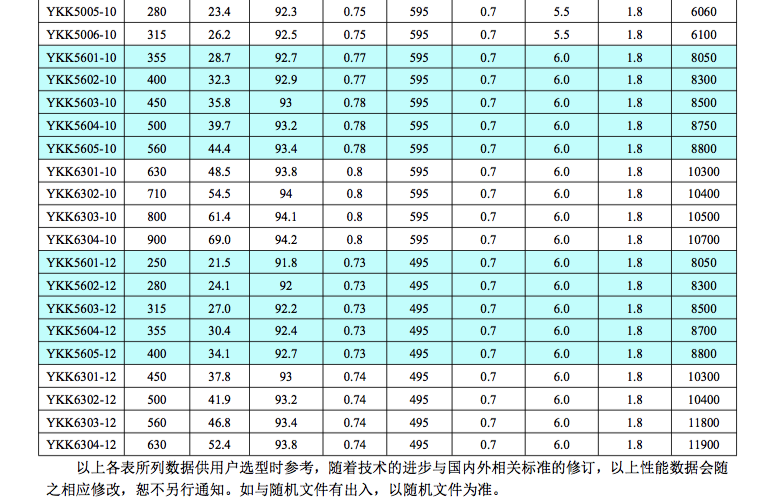

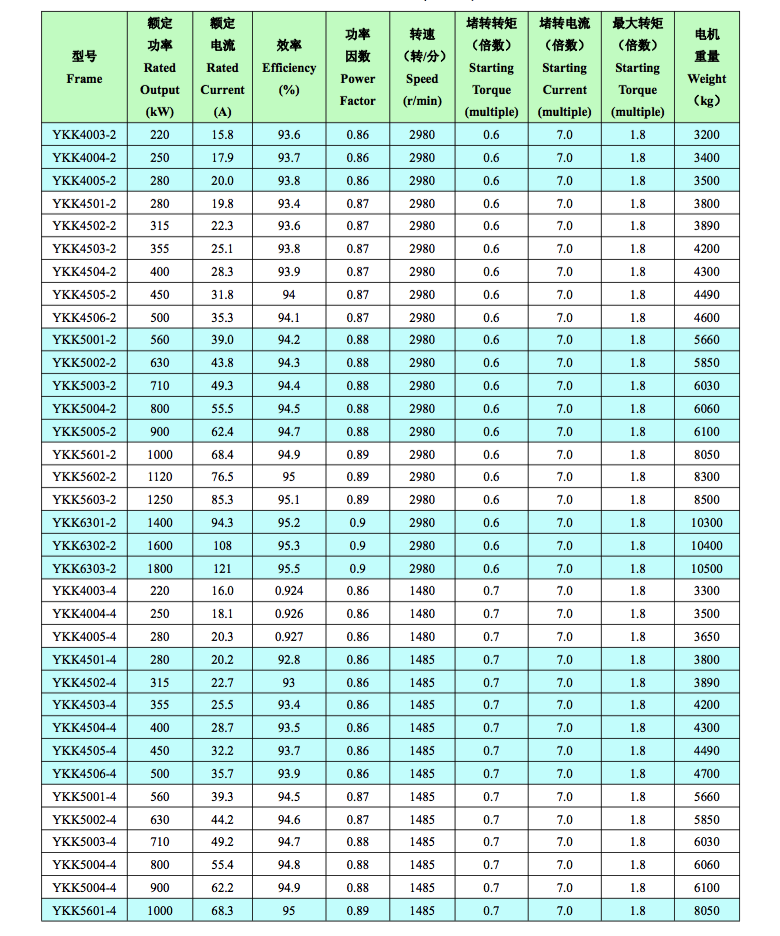

YKK系列高压电动机技术数据

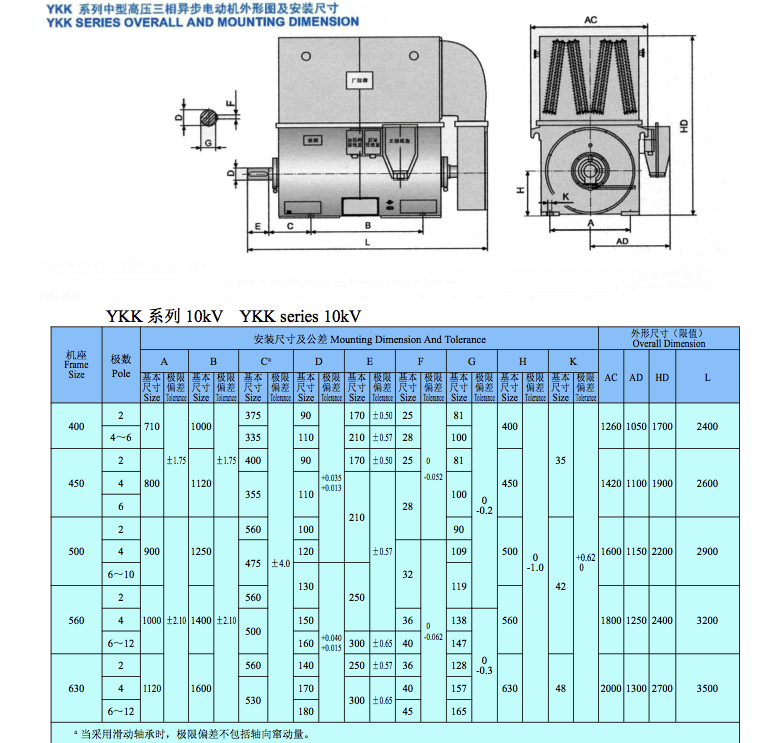

YKK系列高压电动机安装及外形尺寸

　　• 电动机的外壳防护等级：YKK系列为IP44，YKK-W系列为IP54。

　　• 电动机的冷却方法：2极为IC616或IC611，4~12极为IC611。

　　• 电动机的结构及安装型式为IMB3。

　　• 电动机的定额是以连续工作制(S1)为基准的连续定额。

　　• 电动机的额定频率为50Hz，额定电压为6000V(或3000V)、10000V。
